Classification de l'extrudeuse à double vis
1. Selon la position relative des vis : type engageant et type non engageant
2. Type d'engagement : engagement partiel et engagement complet selon l'angle d'engagement
• Engagement total A=R+ R
• Partial engagement A>R+ R
• Non-engaging A>2R
L'entraxe des deux vis est A et le diamètre extérieur est R
Le rayon du diamètre intérieur de la vis est r
3. Selon le sens de rotation différent de la vis : extrudeuse à double vis corotative et extrudeuse à double vis contrarotative
4. Contre-rotation : vers l’intérieur et vers l’extérieur
5. Selon que l'axe de la vis est parallèle : parallèle et conique

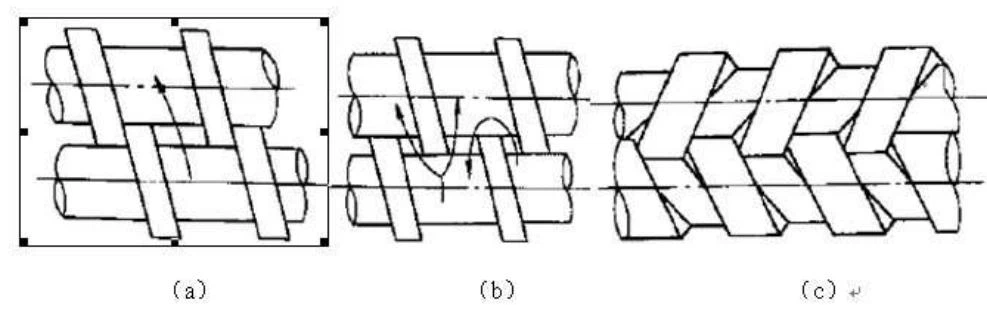

Ouverture et fermeture de la rainure de vis dans la zone d'engagement
L'ouverture et la fermeture de la rainure de vis dans la zone de maillage indiquent si le matériau a un passage possible le long de la rainure de vis ou à travers la rainure de vis dans la rainure de vis des deux vis dans la zone de maillage. (Le canal n'inclut pas le écart entre le haut de la volée et la paroi du canon et l'écart entre les deux volées de vis dû à des erreurs d'usinage), il existe des verticales ouvertes ou fermées, des horizontales ouvertes ou fermées de plusieurs manières.

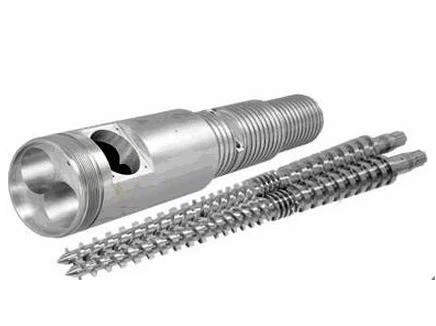

Extrudeuse conique à double vis
Disposition horizontale de vis conique à deux racines, deux axes sont un angle dans le barillet, l'entraxe de deux axes de la petite à la grande extrémité augmente progressivement, ce qui fait que l'arbre de sortie de la boîte de vitesses a deux entraxes plus grands, le système de transmission de l'engrenage et l'arbre d'engrenage et le roulement de l'arbre d'engrenage, les roulements radiaux et les roulements de butée ont un espace d'installation plus grand, il peut être équipé de spécifications plus grandes de roulements radiaux et de roulements de butée, chaque arbre d'entraînement a suffisamment pour répondre au diamètre de torsion de la transmission, donc une grande torsion, une grande charge la capacité est une caractéristique majeure des vis jumelles coniques extrudeuse. Cette extrudeuse double vis parallèle est incomparable.
